| 型号 | 压力级 （Lb） | 试验压力PS(MPa) | 适用介质 | 适用温度（℃） 聚四氟乙烯 | ||
| 壳体 | 密封（水） | 低压密封（气） | ||||
| X41F-150(Lb)C | 150 | 3.0 | 2.2 | 0.5-0.7 | 水、蒸汽、油品等 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)P | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸类 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)R | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸类 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| 项目 | 设计 | 压力－温度基准 | 结构长度 | 法兰连接尺寸 | 试验与检验 |
| 标准 | ANSI B16.34.AP1600 | ANSI B 16.34 | ANSI B 16.10 | ANSI B 16.5 | API598 |

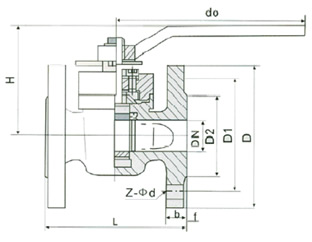

| 压力 | 公称通径DN | 尺寸（mm） | ||||||||
| (ln) | (mm) | D | D1 | D2 | L | H | do | b-f | z-Φd | |
| 150L b | 1/2 | 15 | 89 | 60.5 | 35 | 108 | 110 | 150 | 12-2 | 4-Φ15 |
| 3/4 | 20 | 98 | 70 | 43 | 117 | 115 | 150 | 12-2 | 4-Φ15 | |
| 1 | 25 | 108 | 79.5 | 51 | 127 | 115 | 180 | 12-2 | 4-Φ15 | |
| 11/4 | 32 | 117 | 89 | 64 | 140 | 135 | 270 | 13-2 | 4-Φ15 | |
| 11/2 | 40 | 127 | 98.5 | 73 | 165 | 140 | 280 | 15-2 | 4-Φ15 | |
| 2 | 50 | 152 | 120.5 | 92 | 178 | 150 | 300 | 16-2 | 4-Φ19 | |
| 21/2 | 65 | 178 | 139.5 | 105 | 190 | 165 | 350 | 18-2 | 4-Φ19 | |
| 3 | 80 | 190 | 152.5 | 127 | 203 | 180 | 400 | 19-2 | 4-Φ19 | |
| 4 | 100 | 229 | 190.5 | 157 | 229 | 380 | - | 24-2 | 4-Φ19 | |
| 5 | 125 | 254 | 216 | 186 | 254 | 460 | - | 25-2 | 8-Φ22 | |
| 6 | 150 | 279 | 241.5 | 216 | 267 | 520 | - | 27-2 | 8-Φ22 | |
| 8 | 200 | 343 | 298.5 | 270 | 292 | 580 | - | 30-2 | 8-Φ22 | |
1）、请提供您需订购的旋塞阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、X41F美标二通旋塞阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的X41F美标二通旋塞阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
