您现在的位置：网站首页—产品中心—ZSH化工专用电磁阀

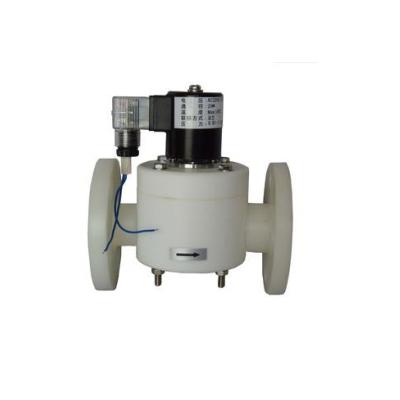

ZSH化工专用电磁阀
产品分类：电磁阀
工作原理
ZSH化工专用电磁阀的主要工作原理是电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀 芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动 阀芯向下移，封住流体出口，电磁阀关闭。
您好，欢迎来到长沙湘华阀门有限公司
产品分类：电磁阀
ZSH化工专用电磁阀的主要工作原理是电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀 芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动 阀芯向下移，封住流体出口，电磁阀关闭。
型号：ZSH
阀体材质： ABS、PDDA、F4
工作介质：化学流体
控制方式：常闭式
公称通径：DN15——DN80
介质温度：≤60℃
公称压力：1.0 1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
额定功率：22---42VA
泄露量：0ml/min
上海永鹏生产的ZSH化工专用电磁阀主要应用于石油、煤气、化工、医药等行业。
| 公称通径 DN | 粘接承口 内径de | 内螺纹 连接G | 承插长度L1 | 长*宽*高 | 带法兰 长*宽*高 |
| 15 | 20 | 1/2" | 16.5 | 68*40*141.5 | 112*95*174 |
| 20 | 25 | 3/4" | 18 | 75*46*150 | 125*105*184.5 |
| 25 | 32 | 1" | 22 | 95*58*182 | 151*115*216.5 |
| 32 | 40 | 1(1/4)" | 26 | 130*85*234 | 194*140*276.5 |
| 40 | 50 | 1(1/2)" | 31.5 | 145*85*243 | 217*145*283 |
| 50 | 63 | 2" | 38 | 180*107*267 | 270*165*312 |
| 65 | 75 | 2(1/2)" | 44 | 215*134*332 | 315*185*378 |
| 80 | 90 | 3" | 51 | 255*165*359 | 365*200*403.5 |
