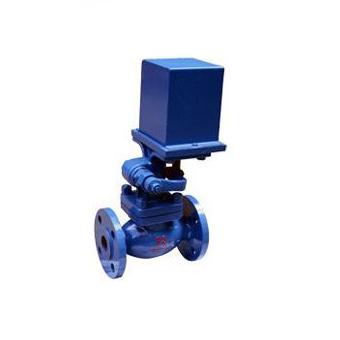

ZCZG高温高压电磁阀结构图

特点

ZCZG高温高压电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这 样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用 下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

技术参数

型号：ZCZG
介质温度℃ ZCZG≤50 ZCZH≤400
公称压力（MPa） ZCZG 2.5 ZCZH 4.0
工作压差（MPa） ZCZG 0.1-2.5 ZCZH 0.1-4.0
公称通径（mm） 10 15 20 25 32 40 60 65 80 100
环境温度：-20~＋60℃；
防护等级：国际标准IP54
压力等级：PN0-4.0MPa
功耗 0.15KVA 0.46KVA 0.15KVA
电源电压 AC220V其余规格可作特殊订货
额定流量系数（KV） 按JB/T7352-94规定
泄漏量（m/min）按JB/T7352-94•F规定
原理结构：先导活塞型
阀体材质：碳钢WCB
密封材料：PTFE、紫铜
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它可特制)
ZCZG高温高压电磁阀适用流体范围：热水、蒸汽、导热油等高温高压介质或常温高压介质
接口方式：法兰连接
材质：碳钢

应用范围

上海永鹏生产的ZCZG高温高压电磁阀主要适用于航天、船舶重工、石油化工、冶金工业、电力装备、热电厂、生物制药、工业炉窑、干燥设备、暖通空调、电镀涂装、酿酒、食品工业、橡塑机械等行业。

外形尺寸
