产品分类：电磁阀

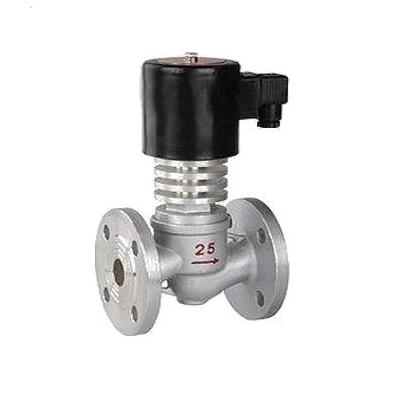

型号： ZCG
原理结构：分步直动活塞型、先导活塞型
流体温度：C7组：≤350℃
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它可特制)
流体范围①：热水、蒸汽、导热油等高温介质
环境温度：-30--75℃
密封材料：PTFE、紫铜
电气连接：接线盒
防护等级：普通型IP54、防爆型IP56
防爆等级：dⅡBT4
ZCG高温电磁阀主要适用于各航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、 酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等行业企业的生产管道自动控制系统。上海永鹏生产的高温电磁阀主要分常开和常闭两种开关形式。
| 型号规格② | 通径DN[mm] | 工作压力 [bar] | 阀体材质 | 内螺纹式尺寸［mm］ | 法兰式尺寸［mm］ | ||||||
| G | L | H | L | H | D | D1 | n-d | ||||
| ZCG15 | 15 | B016级：0-16 B8级：0-8（常开） B25级：1-25（特制） | 不锈钢 | 1/2〃 | 90 | 198 | 90 | 200 | Φ95 | 65 | 4-Φ12 |
| ZCG 20 | 20 | 3/4〃 | 95 | 200 | 115 | 205 | Φ105 | 75 | 4-Φ14 | ||
| ZCG 25 | 25 | 1〃 | 110 | 210 | 125 | 210 | Φ115 | 85 | 4-Φ14 | ||
| ZCG 32 | 32 | 1 1/4〃 | 120 | 220 | 140 | 220 | Φ135 | 100 | 4-Φ18 | ||
| ZCG 40 | 40 | 1 1/2〃 | 140 | 230 | 165 | 230 | Φ145 | 110 | 4-Φ18 | ||
| ZCG 50 | 50 | 2〃 | 160 | 245 | 190 | 260 | Φ160 | 125 | 4-Φ18 | ||
| ZCGL65F | 65 | B16级：0.5-16 B25级：1-25（特制） | 不锈钢 碳钢WCB | 250 | 310 | Φ185 | 145 | 4-Φ18 | |||
| ZCG 80F | 80 | 270 | 325 | Φ200 | 160 | 8-Φ18 | |||||
| ZCG100F | 100 | 320 | 420 | Φ220 | 180 | 8-Φ18 | |||||
| ZCG150F | 150 | 400 | 490 | Φ285 | 240 | 8-Φ18 | |||||
注解：①流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），粘度≤20CST，且无凝固或结晶现象；
②型号后字母含义：法兰式加F（螺纹式略），常开式加－K，防爆型加－E，碳钢材质加－WCB（不锈钢略）；
