公称通径 15、20、25、32、40、50mm
公称压力 0.8Mpa
工作压差 0-0.8Mpa
工作介质 蒸汽、液体、空气、气体、油≤4°E
适用介质:蒸汽、气体、空气、油
介质温度 -5~180℃
额定电压V AC:380、220、110、36 DC:220、110、36、24
功率 ≤50W

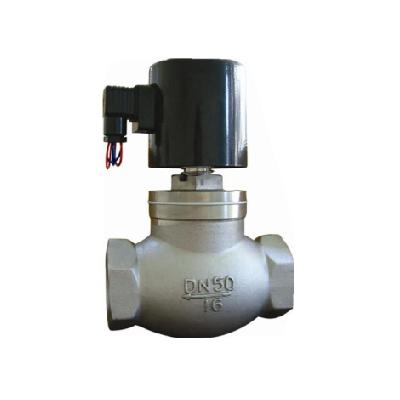

通用类电磁阀,适用于多种介质管路的自动控制,尤其适用于无压差或低压力系统,如高位自流水槽、风机、水厂虹吸真空系统等。
型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
ZQDF-15 | 内螺纹 | G1/2〞 | 82 | 168 | 2.8 | 黄铜精铸 |
ZQDF-20 | 内螺纹 | G3/4〞 | 101 | 195 | 5 | |
ZQDF-25 | 内螺纹 | G1〞 | 110 | 195 | 8.5 | |
ZQDF-32 | 内螺纹 | G11/4〞 | 118 | 206 | 12 | |
ZQDF-40 | 内螺纹 | G11/2〞 | 127 | 225 | 18 | |
ZQDF-50 | 内螺纹 | G2〞 | 127 | 225 | 30 | |
ZQDF-15F | 法兰 | 4-Ф13.5孔距Ф65 | 101 | 185 | 2.8 | 黄铜精铸 连体法兰 |
ZQDF-20F | 法兰 | 4-Ф13.5孔距Ф75 | 107 | 210 | 5 | |
ZQDF-25F | 法兰 | 4-Ф13.5孔距Ф85 | 106 | 219 | 8.5 | |
ZQDF-32F | 法兰 | 4-Ф17.5孔距Ф100 | 122 | 240 | 12 | |
ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф110 | 142 | 248 | 18 | |
ZQDF-50F | 法兰 | 4-Ф17.5孔距Ф125 | 150 | 255 | 30 | |
ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф100 | 196 | 255 | 18 | 阀体铸铁 阀盖黄铜 |
ZQDF-50F | 法兰 | 4-Ф17.5孔距Ф125 | 238 | 266 | 30 |
