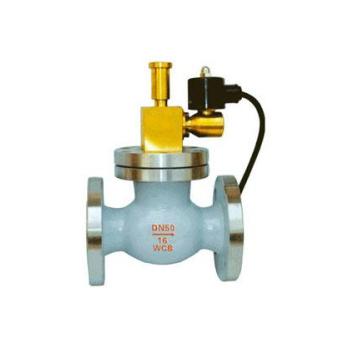

产品分类：电磁阀
型号： ZCRB
公称通径：DN20-600
压力等级：PN0-16bar
材质：铸铁、铸钢、不锈钢原理结构：直动活塞型、先导活塞型
控制方式：常开时不通电；通电关闭，手动打开
关闭速度：≤1秒
流体范围①：煤气、天然气、液化气、沼气、燃油等气体或液体
环境温度：-20~＋40℃(特制-40~+80℃)
流体温度：C1组：≤60℃；C3组：≤120℃
防爆等级：dⅡCT5、dⅡBT4(通径DN≥200mm)
标准电压：AC220V、DC24V (其它可特制)
电气连接：三芯防爆电缆引线
功率消耗：12VA（B01级）；25VA（B03级）；32VA（B06级、B10级）
防护等级③：德国标准DIN43650A（IP65）
航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，广泛用于城市或工厂易燃易爆介质管网安全保护，当发现事故隐患时快速切断，及时制止恶性事故发生。
| 型号规格② | 通径DN[mm] | 阀体材质 | 工作压力[bar] | Kv值[m3/h] | 内螺纹连接[mm] | 法兰连接[mm] | ||||||
| G螺纹 | L | H | L | H | D | D1 | n-d | |||||
| OK8120 | 20 | 铸铁、304不锈钢 | B06级：0~6 B16级：0.3~16 | 5.0 | 3/4〃 | 85 | 130 | 96 | 170 | Φ95 | 75 | 4-Φ12 |
| OK8125 | 25 | 8.5 | 1〃 | 98 | 140 | 110 | 180 | Φ106 | 85 | 4-Φ12 | ||
| OK8132 | 32 | 15 | 1 1/4〃 | 120 | 150 | 128 | 200 | Φ125 | 100 | 4-Φ14 | ||
| OK8140 | 40 | 22 | 1 1/2〃 | 130 | 160 | 142 | 210 | Φ138 | 110 | 4-Φ16 | ||
| OK8150 | 50 | 35 | 2〃 | 150 | 180 | 158 | 230 | Φ155 | 125 | 4-Φ17 | ||
| OK8165F | 65 | B01级：0~1 B03级：0~3 B06级：0~6 B10级：1~10 | 48 | 200 | 290 | Φ176 | 145 | 4-Φ17 | ||||
| OK8180F | 80 | 75 | 220 | 320 | Φ190 | 160 | 4-Φ17 | |||||
| OK81100F | 100 | 115 | 260 | 350 | Φ210 | 180 | 8-Φ16 | |||||
| OK81150F | 150 | 铸铁 | 238 | 400 | 500 | Φ280 | 240 | 8-Φ22 | ||||
| OK81200F | 200 | 铸钢、不锈钢 | B0.05级：0~0.05; (特制:0~6) | 495 | Φ340 | 295 | 12-Φ22 | |||||
| OK81250F | 250 | 620 | Φ405 | 355 | 12-Φ26 | |||||||
| OK81300F | 300 | 700 | Φ460 | 410 | 12-Φ26 | |||||||
| OK81350F | 350 | B0.05级：0~0.05; | 790 | Φ520 | 470 | 16-Φ26 | ||||||
| OK81400F | 400 | 915 | Φ580 | 525 | 16-Φ30 | |||||||
| OK81450F | 450 | 980 | Φ640 | 585 | 20-Φ30 | |||||||
| OK81500F | 500 | 980 | Φ715 | 650 | 20-Φ33 | |||||||
| OK81600F | 600 | 1300 | Φ840 | 770 | 20-Φ36 | |||||||
