CD-33/CD-33S系列受控圆盘型疏水阀
产品分类：疏水阀
产品介绍
CD— 33，CD—33S不锈钢受控圆盘型疏水阀结构非常紧凑，适合于在狭小的管路空间上安装。
优点
1、设计了三个排放孔。
2、过程可控，磨损最小。
3、防冻。
4、硬制圆盘及底座。
您好，欢迎来到长沙湘华阀门有限公司
产品分类：疏水阀
CD— 33，CD—33S不锈钢受控圆盘型疏水阀结构非常紧凑，适合于在狭小的管路空间上安装。
1、设计了三个排放孔。
2、过程可控，磨损最小。
3、防冻。
4、硬制圆盘及底座。

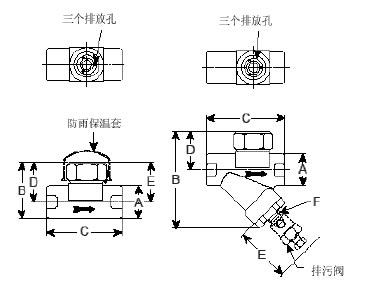

CD-33/CD-33S系列受控圆盘型疏水阀外形尺寸图
| 型号 | CD-33 | CD-33S (含内置过滤器) | ||
| 连接尺寸mm | 15,20 | 25 | 15,20 | 25 |
| "A" mm | 37 | 44 | 37 | 44 |
| "B mm | 63 | 79 | 108 | 121 |
| "C" mm | 84 | 100 | 89 | 105 |
| "D" mm | 44 | 57 | 44 | 57 |
| "E" mm | 76 | 76 | ||
| "F' mm | 6 | 6 | ||
| 重量kg | 0.64 | 1.1 | 0.64 | 1.5 |
阀体:不锈钢ASTM A743 Gr.CA40
阀盖:不锈钢ASTM A743 Gr.CA40
过滤网:不锈钢
控制室:硬化不锈钢
受控圆盘:硬化不锈钢
选型：
应根据经验或公司销售人员帮您选型。选则主要依据：
1．凝结水负荷kg/h(确定排量)；
2．所选用的安全系数，一般为2—3之间；
3．压差 MPa；
4.最大允许压力MPa。
订购:
1、给出型号；
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型)；
3、给出可能遇到的最大工作压力；
4、指明所需配件。
| 压差 MPa | 型号 CD一33,33S DN15,DN20 | 型号 CD一33,33S DN25 |
| 0．070 0．200 0．350 0．500 0．700 1．050 1．400 2．050 2．750 4．150 | 168 205 259 309 355 427 491 591 682 875 | 227 277 355 414 477 586 682 845 982 1295 |
