优点

紧凑、重量轻、适用于高温、适用于高压、过热工况下使用寿命长、容易在线维修、具有故障开启功能、耐水击、具有多种接管和连接规格、内置过滤器、启动负荷大、静音排水、对连接管的长短不敏感、耐腐蚀不锈钢材料(SH-900型)。

SH系列双金属片疏水阀能在过热工况下进行大负荷启动疏水。独特的双金属部件可以在过热蒸汽进入疏水阀之前严密关闭疏水阀，防止损失蒸汽。SH系列装有钛阀瓣和阀座，在过热蒸汽系统的恶劣工况下，能确保很长的使用寿命。

技术特性

这种蒸汽疏水阀足永鹏实业双金属型的，型号为……。疏水阀用熔模铸造碳钢(SH600型)成熔模铸造不锈钢(SH900型)制成，带内置不锈钢过滤器，可以在线维修。蒸汽疏水阀装有叠层镍铬双金属机构和钛阀瓣阀座，能在规定压力温度范围内用于低负荷过热工况。

最高操作条件

最高允许压力 (容器设计)：
SH一600型：400℃下，41kg/cm2，表压
SH一900型：482℃下，62kg/cm2，表压
最高操作压力：
SH一600型：600Psi (41kg/cm2), 表压
SH一900型：900Psi (62kg/cm2), 表压
建议最低使用压力：
SH一600型：200Psi,(14kg/cm2)，表压
SH一900型：200Psi,(14kg/cm2)，表压

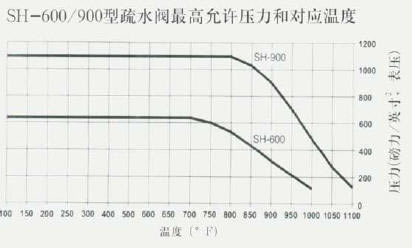

SH-600/900型疏水阀最高允许压力和对应温度

接管

SH-600型：美国标准锥管螺纹管(NPT),英国标准螺纹管(BSPT),承插焊或法兰连接。
SH-900型：承插焊、对接焊和法兰连接。

材质

SH—600型：
阀体和阀盖：美国材料试验学会标准ASTM A216 WCB
阀瓣和阀座：钛
机构：镍—铬和不锈钢
过滤器：不锈钢
SH一900型：
阀体和阀盖：美国材料试验学会标准ASTM A351 CF8M
阀瓣和阀座：钛
机构：镍—铬和不锈钢
过滤器：不锈钢

结构尺寸

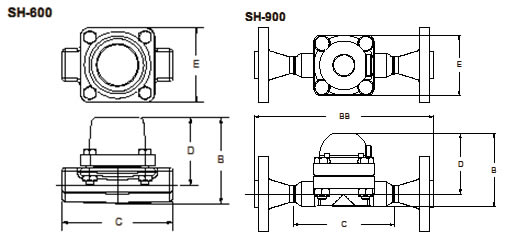

SH系列过热蒸汽疏水阀外形尺寸图

订购须知

选型： 应根据经验或公司销售人员帮您选型。选则主要依据：
1．凝结水负荷kg/h(确定排量)；
2．所选用的安全系数，一般为2—3之间；
3．压差 MPa；
4.最大允许压力MPa。
订购:
1、给出型号；
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型).

排量表

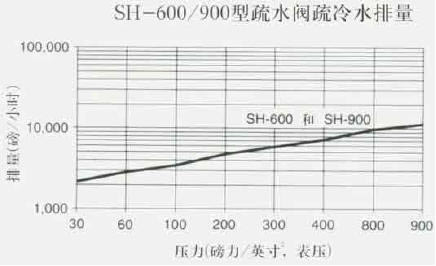

SH-600/900型疏水阀疏冷水排量

SH系列过热蒸汽疏水阀用户订购提示：

1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、SH系列过热蒸汽疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的SH系列过热蒸汽疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
