产品分类：法兰式止回阀

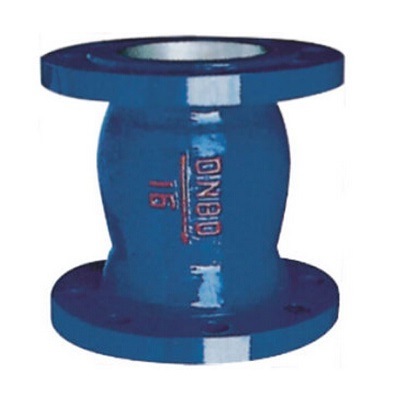

HC42X静音止回阀概述
本公司生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
主要技术参数
型号 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
公称压力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
公称通径 | DN50～DN300(mm) | ||
最高工作压力 | 1.0MPa | 1.6MPa | 2.5MPa |
密封试验压力 | 1.1MPa | 1.76MPa | 2.75MPa |
壳体试验压务 | 1.5MPa | 2.4MPa | 3.75MPa |
静音式止回阀主要零部件
零件名称 | 材料 |
阀体、导流体 | 灰铸铁、球墨铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
弹簧 | 不锈钢 |
主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
公称通径(mm) | L(mm) |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 240 |
125 | 300 |
150 | 350 |
200 | 450 |
250 | 500 |
300 | 550 |
350 | 575 |
400 | 600 |
450 | 650 |
500 | 700 |
