翻边短接

产品分类：冲压管件

13507480578点击咨询

产品详情

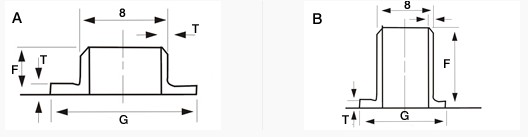

MSS SP-43，ANSI B16.9
Nominal Pipe Size		Outside diameter OD	Length F		Dia of Lap-G	Radius of Fillet		Approx Weight kg/pcs
DN	INCH		Mss	ANSI	Nominal&Maximum	A Max	B Max	Sch5s		Sch10s		Sch40s
DN	INCH		Mss	ANSI	Nominal&Maximum	A Max	B Max	Mss ANSI		Mss ANSI		Mss ANSI
15	1/2	21.3	50.8	76.2	35.1	3	0.75	0.049	0.067	0.062	0.084	0.079	0.106
20	3/4	26.7	50.8	76.2	42.9	3	0.75	0.064	0.087	0.081	0.109	0.101	0.144
25	1	33.4	50.8	101.6	50.8	3	0.75	0.082	0.144	0.134	0.233	0.160	0.279
32	1.1/4	42.4	50.8	101.6	63.5	5	0.75	0.109	0.188	0.178	0.307	0.225	0.386
40	1.1/2	48.3	50.8	101.6	73.2	6	0.75	0.129	0.219	0.213	0.358	0.279	0.467
50	2	60.3	63.5	152.4	91.9	8	0.75	0.204	0.406	0.338	0.667	0.471	0.924
65	2.1/2	73	63.5	152.4	104.6	8	0.75	0.313	0.626	0.448	0.893	0.740	1.465
80	3	88.9	63.5	152.4	127	10	0.75	0.400	0.781	0.574	1.117	1.01	1.954
90	3.1/2	101.6	76.2	152.4	139.7	10	0.75	0.522	0.896	0.650	1.283	1.38	2.35
100	3.1/2	114.3	76.2	152.4	157.2	11	0.75	0.606	1.024	0.870	1.474	1.68	2.822
125	5	141.3	76.2	203.2	185.7	11	1.5	0.985	2.153	2.21	2.635	2.08	4.957
150	6	168.3	88.9	203.2	215.9	13	1.5	1.34	2.591	1.64	3.174	3.37	6.482
200	8	219.1	101.6	203.2	269.7	13	1.5	1.96	3.409	2.65	4.607	5.67	9.819
250	10	273.1	127	254	323.9	13	1.5	3.57	6.389	4.38	7.843	9.55	17.023
300	12	323.9	152.4	254	381	13	1.5	5.85	8.922	6.74	10.275	13.8	21.075
350	14	355.6	152.4	304.8	412.8	13	1.5	6.55	11.571	7.49	13.912	16.88
400	16	406.4	152.4	304.8	469.9	13	1.5	7.778	14.216	8.797	16.078
450	18	457.2	152.4	304.8	533.4	13	1.5	9.009	16.216	10.252	18.453
500	20	508	152.4	304.8	584.2	13	1.5	11.102	19.984	13.202	23.764
550	22	559	152.4	304.8	641.4	13	1.5	12.763	22.81	14.779	26.413
600	24	610	152.4	304.8	692.2	13	1.5	16.132	28.839	18.476	33.028
