产品详情

安装尺寸及重量

GB1.6Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1615	1660	1745
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB2.5Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1610	1660	1745
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB4.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		600
H	345	440		495	575	580	605	740		865	1010	1140		1525
D。	300	300		350	350	400	400	450		550	650	750		850
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	800		900
GB1.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	850		950

铸钢手动水封闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、铸钢手动水封闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的铸钢手动水封闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。

您现在的位置：网站首页—产品中心—铸钢手动水封闸阀

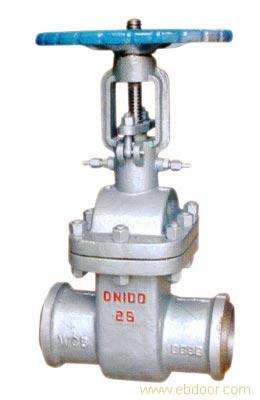

铸钢手动水封闸阀
