产品详情

主要性能规范

型号Type	公称压力(MPa) Nominal pressure	试验压力(MPa) Test pressure		工作温度(℃) Working temperature	适用介质Applicable medium
		强度Intensity	密封(液) The seal
Z41TC	1.6	2.4	1.8	≤350℃	液体、灰、固体等介质Liquid, ash, solid medium
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名称 Part name	材料编号Material serial number
阀体 Body	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖 Bonnet	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀板 Disc	WCB+工程陶瓷WCB+ engineering ceramics	ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics	ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics
阀座 Seat	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics
阀杆 Stem	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀杆螺母 Yoke nut	2CuAL1OFe3	2CuAL1OFe3	2CuAL1OFe3

主要连接尺寸

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
公称压力Nominal Pressure	公称通径Nominal Diameter	L	D	D1	D2	b-f	Z-Φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
公称压力Nominal Pressure	公称通径Nominal Diameter	L	D	D1	D2	b-f	F2	Z-Φd	H	Do
4.0	50	250	160	125	100	20-3	4	4-18	371	280
	65	280	180	145	120	22-3	4	8-18	391	280
	80	310	195	160	135	22-3	4	8-18	455	320
	100	350	230	180	160	24-3	4.5	8-23	551	360
	125	400	270	220	188	28-3	4.5	8-25	628	400
	150	450	300	250	218	30-3	4.5	8-25	708	400
	200	550	375	320	282	38-3	4.5	12-30	885	450
	250	650	445	385	345	42-3	4.5	12-34	906	560
	300	750	510	450	408	46-4	4.5	16-34	1203	640
	350	850	570	510	465	52-4	5	16-34	1341	640
	400	950	655	585	535	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	30-3	4.5	8-23	570	300
	100	350	250	200	168	32-3	4.5	8-25	700	300
	125	400	295	240	202	36-3	4.5	8-30	780	350
	150	450	340	280	240	38-3	4.5	8-34	850	350
	200	500	405	345	300	44-3	4.5	12-34	1035	400
	250	650	470	400	352	48-3	4.5	12-41	1050	560
	300	750	530	460	412	54-4	4.5	16-41	1470	640

Z41TC手动陶瓷闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Z41TC手动陶瓷闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的Z41TC手动陶瓷闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。

您现在的位置：网站首页—产品中心—Z41TC手动陶瓷闸阀

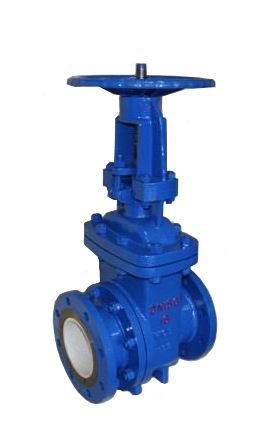

Z41TC手动陶瓷闸阀
