产品详情

主要外型及连接尺寸(mm)

公称通径 DN	L		D	D1	Do	H	n-M
公称通径 DN	PN6	PN10	D	D1	Do	H	n-M
50	48	48	125	100	180	295	4- M 16
65	48	48	145	120	180	305	4- M 16
80	50	50	160	135	220	330	8- M 16
100	50	50	180	155	220	380	8- M 16
125	50	50	210	185	240	415	8- M 16
150	60	60	240	210	280	490	8- M 20
200	60	60	295	265	280	550	8- M 20
250	70	70	350	320	360	693	12- M 20
300	80	80	400	368	400	796	12- M 20
350	80	80	460	428	400	895	16- M 20
400	90	90	515	482	500	1004	16- M 22
450	90	90	565	532	500	1110	20- M 22
500	90	90	620	585	600	1210	20- M 22
600	140	140	725	685	700	1460	20- M 27
700	140	140	840	800	800	1680	24- M 27
800	190	190	950	905	800	1910	24- M 30
900	203	203	1050	1005	800	2130	28- M 30
1000	216	216	1160	1115	800	2350	28- M 3
1200	254	48	1380	1325	800	2650	32- M 30

Z73X软密封手动浆液阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Z73X软密封手动浆液阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的Z73X软密封手动浆液阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。

公称压力（MPa） Nominal Pressure	壳体（MPa） Shell	密封（MPa） Seal	工作温度 Working Tempe ration	适用介质 Suitable
0.6	0.9	0.66	≤80℃	纸浆、煤浆、灰、灰渣 Admixture Of Duff and Water、Water
1.0	1.5	1.8	≤80℃	纸浆、煤浆、灰、灰渣 Admixture Of Duff and Water、Water

您现在的位置：网站首页—产品中心—Z73X软密封手动浆液阀

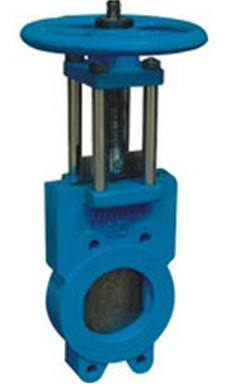

Z73X软密封手动浆液阀
