产品详情

性能规范

公称压力（MPa） Nominal Pressure	壳体试验（MPa） Shell Test	密封试验（MPa） Seal Test	工作温度 Working Tempe ration	适用介质 Suitable
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

主要外型及连接尺寸(mm)

MPa	DN	L	D1	D2	H	N-M	Do	W(㎏)
1.0	50	48	100	125	285	4- M 16	180	8
	65	48	120	145	298	4- M 16	180	10
	80	51	135	160	315	4- M 16	220	12
	100	51	155	180	365	8- M 16	220	14
	125	57	185	210	400	8- M 16	230	22
	150	57	210	240	475	8- M 20	280	29
	200	70	265	295	540	8- M 20	360	38
	250	70	320	350	630	12- M 20	360	66
	300	76	368	400	780	12- M 20	400	100
	350	76	428	460	885	16- M 20	400	119
	400	89	482	515	990	16- M 22	400	195
	450	89	532	565	1100	20- M 22	530	285
	500	114	585	620	1200	20- M 22	530	389
	600	114	685	725	1450	20- M 27	600	529
	700	127	800	840	1700	24- M 27	600	790
	800	127	898	950	2000	24- M 30	680	850
	900	154	998	1050	2300	28- M 30	680	900
	1000	165	1110	1160	2500	28- M 30	700	1050
	1200	190	1325	1380	2800	32- M 36	800	1300
1.6	50	48	100	125	285	4- M 1 6	180	8.5
	65	48	120	145	298	4- M 16	180	10.7
	80	51	135	160	315	8- M 16	220	13
	100	51	155	180	365	8- M 16	220	15
	125	57	185	210	400	8- M 16	230	23.5
	150	57	210	240	475	8- M 20	280	31
	200	70	265	295	540	12- M 20	360	40.7
	250	70	320	355	630	12- M 22	360	70
	300	76	375	410	780	12- M 22	400	107
	350	76	435	470	885	16- M 22	400	129
	400	89	485	525	990	16- M 27	400	215
	450	89	545	585	1100	20- M 27	530	305
	500	114	608	650	1200	20- M 30	530	410
	600	114	718	770	1450	20- M 36	600	550
	700	127	788	840	1700	24- M 36	600	820
	800	127	898	950	2000	24- M 36	680	950
	900	154	998	1050	2300	28- M 36	680	1020
	1000	165	1110	1170	2500	28- M 42	700	1120
	1200	190	1325	1390	2800	32- M 48	800	1480

PZ43N/Y/F手动对夹式刀形闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、PZ43N/Y/F手动对夹式刀形闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的PZ43N/Y/F手动对夹式刀形闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。

体、盖　Body、Bonnet	闸板Disc	阀杆Siem	密封面　Sealing
不锈钢、碳钢、灰铸铁 S.S、C.S、C.I	碳钢、不锈钢 C.S、S.S	不锈钢 S.S	橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy

您现在的位置：网站首页—产品中心—PZ43N/Y/F手动对夹式刀形闸阀

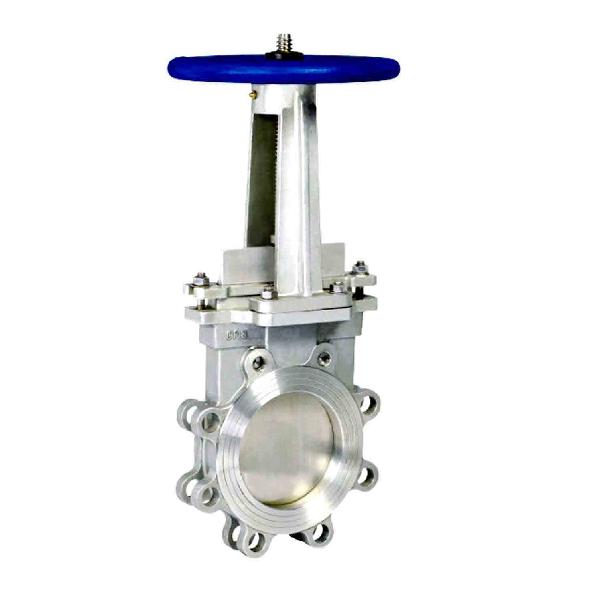

PZ43N/Y/F手动对夹式刀形闸阀

主要零件材料
