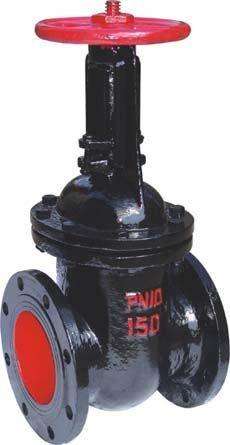

Z41T/W/H明杆楔式手动闸阀

产品分类：手动闸阀

用途

Z41T/W/H-10型明杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

13507480578点击咨询

产品详情

主要零件材料

零件名称	材　料
零件名称	Z41T-10	Z41W-10	Z41H-10
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁	灰铸铁＋黄铜
阀　杆	碳钢(铜)	碳钢(铜)	碳钢(铜)
阀杆螺母	青铜（球铁）	青铜（球铁）	青铜（球铁）
手　轮	灰铸铁（球铁）	灰铸铁（球铁）	灰铸铁（球铁）

性能规范

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（（MPa）
Z41H-10	1.0	1.5	1.1	≤200	蒸气、水、油品
Z4T-10				≤200	水、蒸气
Z41W-10				≤100	油品

外型尺寸和连接尺寸

型号	公称通径 DN(㎜)	尺寸								重量（㎏）
型号	公称通径 DN(㎜)	L	D	D1	D2	b-f	z-фd	H	Do	重量（㎏）
Z41T/W/H -10	40	165	145	110	85	18-3	4-ф18	245	135	10
	50	178	160	125	100	20-3	4-ф18	286	180	18
	65	190	180	145	120	20-3	4-ф18	320	180	22
	80	203	195	160	135	22-3	4-ф18	373	200	2735
	100	229	215	180	155	22-3	8-ф18	428	200	34
	125	254	245	210	185	24-3	8-ф18	513	240	49
	150	267	280	240	210	24-3	8-ф23	582	240	66.5
	200	330	335	295	265	26-3	8-ф23	730	320	107
	250	380	390	350	320	28-3	12-ф23	897	320	168
	300	420	440	400	368	28-4	12-ф23	1032	400	220
	350	450	500	460	428	30-4	16-ф23	1170	400	290
	400	480	565	515	482	30-4	16-ф25	1330	500	450
	450	510	615	565	532	32-4	20-ф25	1460	500	580
	500	540	670	620	585	34-4	20-ф25	1727	500	830
	600	600	780	725	685	36-5	20-ф30	2072	500	1160

Z41T/W/H明杆楔式手动闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Z41T/W/H明杆楔式手动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的Z41T/W/H明杆楔式手动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
