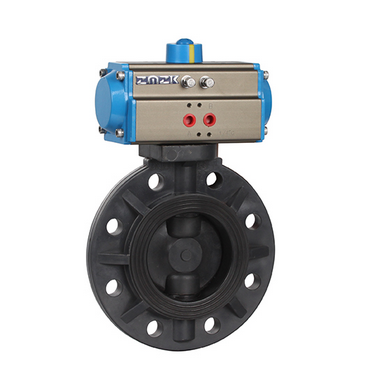

| 气动PVC蝶阀气动执行器技术参数 | UD671X气动UPVC蝶阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50～300mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0、1.6MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | UPVC、CPVC、PP | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | UPVC、CPVC、PP、PTFE |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | EPDM、NBR、FPM | |
| 动作范围 | 0～90°±5° | 结构形式 | A型 |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、PVC兼容的食品工业化学溶剂 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 重量轻、耐腐蚀、卫生无毒、流阻小 |
| 公称通径DN | A | B | C | D | E | 执行器型号 |
| 压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 仅供参考 |
| 50 | 140 | 194 | 80 | 59 | 43 | ATD-50 |
| 65 | 158 | 220 | 86 | 75 | 47.5 | ATD-63 |
| 80 | 158 | 225 | 97 | 75 | 47.5 | ATD-63 |
| 100 | 210 | 267 | 112 | 85 | 57.2 | ATD-75 |
| 125 | 248 | 310 | 125 | 98 | 66 | ATD-88 |
| 150 | 248 | 323 | 140 | 98 | 74 | ATD-88 |
| 200 | 268 | 350 | 184 | 110 | 87.5 | ATD-100 |
| 250 | 268 | 379 | 220 | 110 | 110 | ATD-100 |
| 300 | 315 | 464 | 256 | 127 | 129 | ATD-125 |
