气动薄型保温球阀

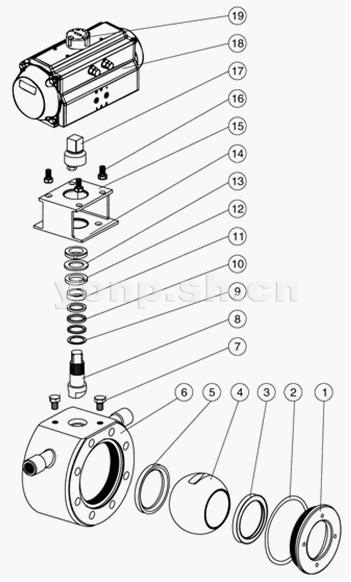

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 Q672气动薄型保温球阀主要零件材质表

序号	零件名称	材质
序号	零件名称	C	D	R
1	阀盖	WCB	ZG1C/18Ni9Ti	ZG1Cr18Ni12M2Ti
2	垫片	PTFE	PTFE	PTFE
3	阀座	PTFE	PTFE	PTFE
4	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀座	PTFE	PTFE	PTFE
6	夹套阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	35	1Cr18Ni9i	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	弹垫	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	垫片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺母	35	1Cr18Ni9Ti	1Cr18N19Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置
19	位置指示器	塑料	塑料	塑料

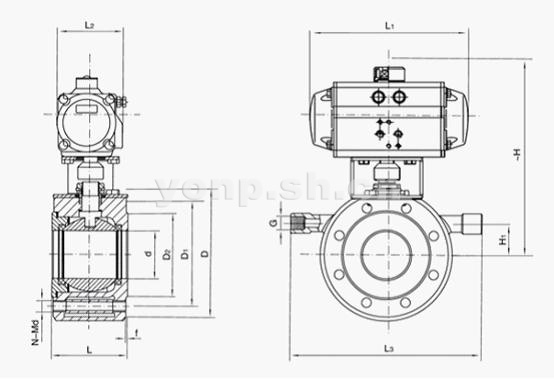

※系列球阀主要部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用主要外形及连接法兰尺寸 BQ67(3、4)(F、N、P)-16(1.6Mpa)/25(2.5Mpa)

公称通径	外形尺寸							连接法兰尺寸						执行器型号 *
公称通径	d	L	L1	L2	L3	H	H1	G	D	D1	D2	f	N-Md	执行器型号 *
15	14	35	140,178	62/75	150	170/176	15	1/2″	90	65	45	2	4-M14	GTD52/GTE65
20	19	38	140/178	62/75	160	175,181	20	1/2″	100	75	55	2	4-M14	GTD52/GTE65
25	25	42	140/214	62/91	190	180/214	20	1/2″	110	85	65	2	4-M14	GTD52/GTE80
32	29	50	164/214	75/91	210	215/243	25	1/2″	130	100	78	3	4-M18	GTD65/GTE80
40	38	60	164/246	75/101	230	225/263	30	1/2″	145	110	85	3	4-M18	GTD65/GTE90
50	48	70	190/295	91/112	250	248/274	30	1/2″	160	125	100	3	4-M18	GTD80/GTE100
65	64	95	210/295	101/112	270	258/284	45	1/2″	180	145	120	3	4/8-M18	GTD90/GTE100
80	76	118	247/395	112/139	300	300/326	50	1/2″	190	160	135	3	8-M18	GTD100/GTE125
100	95	140	276/478	127/176	340	315/370	70	1″	215/230	180/190	155/160	3	8-M18/20	GTD115/GTE160
125	112/118	175/195	348/562	159/206	360	375/440	80	1″	245/270	210/220	185/188	3	8-M18/24	GTD140/GTE190
150	135/150	210/260	378/724	176/228	420	428/500	95	1″	280/300	240/250	210/218	3	8-M22/24	GTD160/GTE210
200

※注 :连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
※注 :L1数据×××,×××分别是气动执行器双作用式，单作用式(弹簧复位)。
※注 :*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
※注 :HVB0673 型法兰为螺纹孔 ,HVB0674 型法兰为通光孔。

设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接
连接法兰尺寸		GB/9113、JB/T79
试验和检验		JB/T9002
