产品详情

产品特点

1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数和性能

Q611F气动丝口球阀气动执行器技术参数		Q611F气动丝口球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN6～100mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5、4.0、6.4MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0～90°±5°	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	结构型式	三片式、对焊式、承插焊式、二片式
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″	适用介质	水、石油、酸类、粘性流体、浆料介质等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	结构紧凑、体积小、流通能力大

外形尺寸

尺寸(mm)		6	10	15	20	25	32	40	50	65	80	100
三片式	G	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
对焊式	D	18	18	24	28	34	41	49	62	78	94	124
	d	11.6	12.7	15.8	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	193	222	273
承插焊式	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	D1	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
	L	65	65	67	82	91	108	129	148	186	206	240
	A	9.5	9.5	9.5	11.1	12.7	14.3	15.89	17.4	26.9	28.8	34.5
二片式	D	10	12	15	20	25	32	38	50	64	78	98
二片式	L	56	56	75	80	90	110	120	140	160	178	216
L1		104	104	130	130	140	186	186	186	254	254	296
H		132	132	152	156	180	208	218	226	285	298	336
执行器型号		GTD-40	GTD-40	GTD-52	GTD-52	GTD-63	GTD-83	GTD-83	GTD-83	GTD-110	GTD-110	GTD-127

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

您现在的位置：网站首页—产品中心—Q611F气动丝口球阀

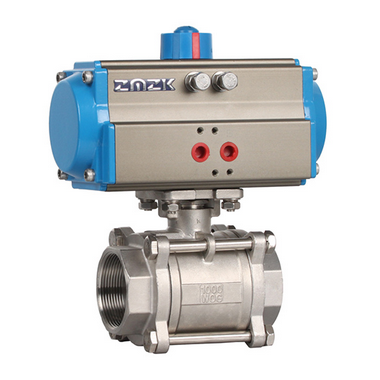

Q611F气动丝口球阀
