产品详情

Q614/5F气动丝口三通球阀

产品特点

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

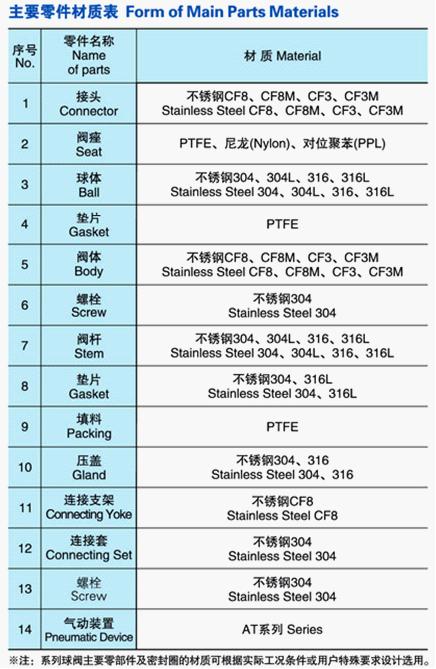

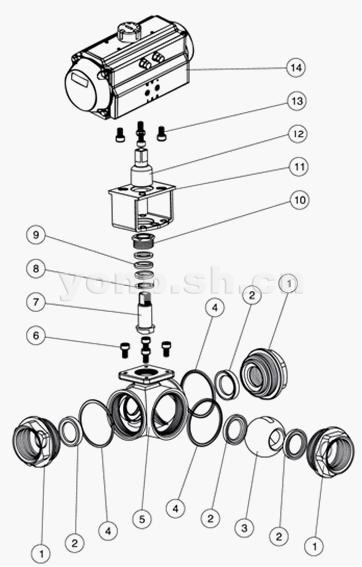

技术参数和性能

Q614/5F气动丝口三通球阀执行器技术参数		Q614/5F气动丝口三通球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN6～50mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5、4.0、6.4MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0～90°±5°	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	连线简单、流向切换、阻力小、动作稳定

外形尺寸

公称通径DN	G	L1	L	H	D	执行器型号
6	1/4″	104	70	132	12	GTD-40
10	3/8″	104	70	132	12	GTD-40
15	1/2″	130	70	152	12	GTD-52
20	3/4″	130	83	156	14	GTD-52
25	1″	140	90	180	18	GTD-63
32	1 1/4″	186	125	208	25	GTD-83
40	1 1/2″	186	138	218	32	GTD-83
50	2″	186	155	226	38	GTD-83

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
